Termal Film Ön Kaplama Laminasyon Makinesi

Günümüzde üretim verimliliği ve çevre standartları arayışında, yapıştırma ve kurutma bağlantısını sağlayan geleneksel kaplama prosesi bir darboğaz haline gelmiştir. Çin film teknolojisi yenilikçisi olarak Hongqiang, özellikle ön kaplamalı (tutkalsız) film ve optimize edilmiş tasarım kullanımı için tasarlanmış yüksek kaliteli ZDFM-E Termal Film Ön Kaplama Laminasyon Makinesi'ni piyasaya sürdü. Karmaşık yapıştırma ve kurutma sistemlerini ortadan kaldırır ve yalnızca hassas ısı ve basınçla kaplanabilir. Bu, yapısını daha basit hale getirir, daha düşük enerji tüketimi (toplam güç sadece 30KW), daha istikrarlı hız (20-100 m/dak), sıcak ve sıcak basınç için uygun, hızlı üretim senaryolarına sahiptir.

Talep Gönder

Ürün Açıklaması

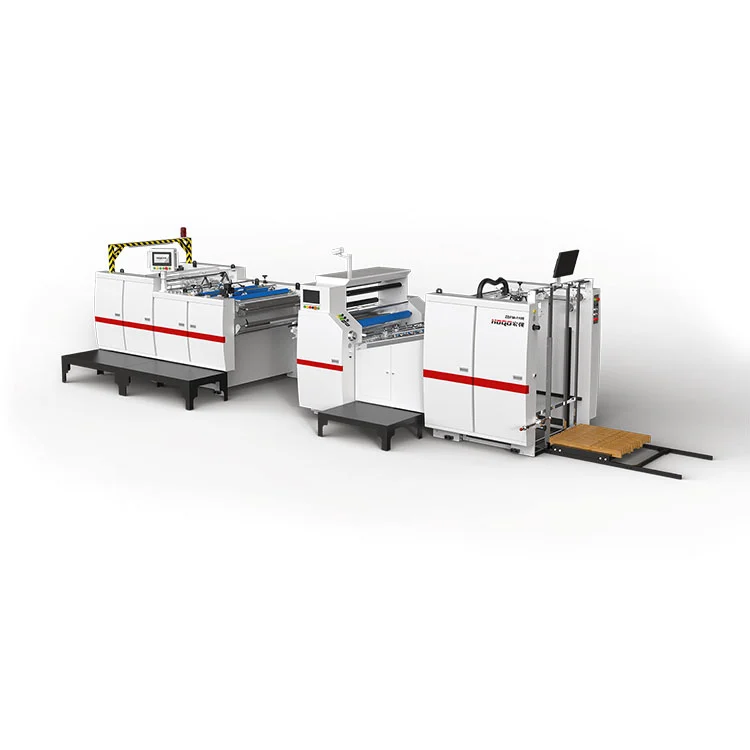

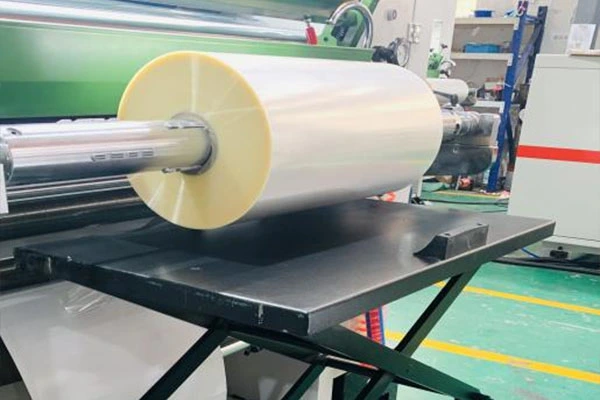

Hongqiang'ın ZDFM‑E termal film ön kaplama laminasyon makinesi, ayrı yapıştırma ve kurutma ünitelerine olan ihtiyacı ortadan kaldırarak ön kaplamalı (tutkalsız) filmlerle kullanılmak üzere tasarlanmıştır. Bu basitleştirilmiş tasarım, genel güç tüketimini yaklaşık 30 kW'a düşürür ve 20 ila 100 m/dak arasındaki çalışma hızlarını destekleyerek hızlı termal laminasyon uygulamaları için uygun hale getirir. Makine, çalışma sıcaklığına yaklaşık beş dakika içinde ulaşan ve bazı geleneksel sistemlerden yaklaşık %33 daha az enerji tükettiği bildirilen patentli elektromanyetik ısıtma teknolojisinin yanı sıra yapısal stabilite için dökme demir bir çerçeve içeriyor. Kolaylaştırılmış bir konfigürasyon, daha düşük satın alma maliyetlerine, daha az bakım gereksinimlerine ve istikrarlı çalışmaya katkıda bulunabilirken, hidrolik film kamyonları gibi isteğe bağlı özellikler kolaylık sağlar. Ön kaplamalı film işlemeye odaklanan işlemler için bu ekipman, verimlilik ve maliyet etkinliği açısından dengeli bir yaklaşım sunar.

Ürün Parametresi (Şartname)

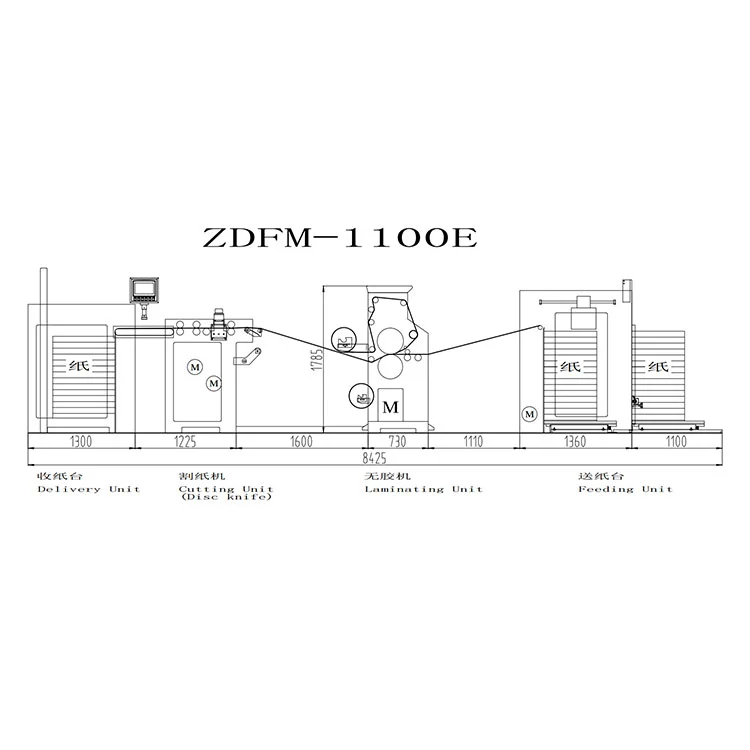

Model Adı	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Maks.Kağıt Sayfa Boyutu (G*U)	800mm*820mm	1080*880mm	1080mm*1250mm	1200mm*1450mm	1300mm*1650mm
Min. Kağıt Sayfası Boyutu (G * L)	220mm*230mm	350*280mm	350mm*280mm	350mm*280mm	350mm*280mm
Laminasyon Hızı	15-90m/dak(servo kontrollü)	20-100m/dak (servo kontrollü)	20-100m/dak (servo kontrollü)	20-100m/dak (servo kontrollü)	20-100m/dak (servo kontrollü)
Kağıt Kalınlığı	100-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡	80-550g/㎡
Üretim Gücü	15KW	15KW	15KW	15KW	15KW
Toplam Güç	35KW	35KW	35KW	35KW	35KW
Hava beslemesi	1000L/dak 0.8Mpa	1000L/dak 0.8Mpa	1000L/dak 0.8Mpa	1000L/dak 0.8Mpa	1000L/dak 0.8Mpa
Güç kaynağı	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W
Genel Boyutlar (U * G * Y)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Ağırlık	≈4500kg	≈5900kg	≈6100kg	≈7500kg	≈8200kg
Örtüşme Hassasiyeti	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Su Bazlı Film Kalınlığı (ortak)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Ön Kaplama Tutkal Film Kalınlığı (ortak)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Kesintisiz Besleme Yüksekliği	1100mm	1100mm	1100mm	1100mm	1100mm
Toplayıcı Kağıt Yüksekliği (palet dahil)	1250mm	1250mm	1250mm	1250mm	1250mm
Konteyner	40HQ	40HQ	40HQ	40HQ	40HQ
HS kodu	8439300000	8439300000	8439300000	8439300000	8439300000
Malzeme Uyumluluğu	OPP, BOPP filmleri; kağıt yüzeyler; sert ambalaj malzemeleri	OPP, BOPP filmleri; kağıt yüzeyler; sert ambalaj malzemeleri	OPP, BOPP filmleri; kağıt yüzeyler; sert ambalaj malzemeleri	OPP, BOPP filmleri; kağıt yüzeyler; sert ambalaj malzemeleri	OPP, BOPP filmleri; kağıt yüzeyler; sert ambalaj malzemeleri

İşlev ve Özellikler:

1. Ulusal Standartlara Uygunluk

Çin'in Yüksek Teknoloji Endüstriyel Standartları tarafından onaylanmış güvenlik protokolleri ve bileşenleriyle tam kapsamlı mekanik tasarım.

2. Sarsılmaz Kararlılık

Dökme demir ana çerçeve, 20 yıldan fazla kullanım ömrüne sahip, ağır iş çevrimlerinde bile titreşimsiz, ultra kararlı çalışma sağlar.

3. Hassas Kağıt besleme

Servo kontrollü besleme sistemi, otomatik ayarlamayla düzgün, sıkışmasız kağıt aktarımını garanti eder.

4. Akıllı Hizalama Teknolojisi

Servo tahrikli kağıt hizalama mekanizması kusursuz kenar uyumu için ±1,5 mm konumlandırma doğruluğuna ulaşır.

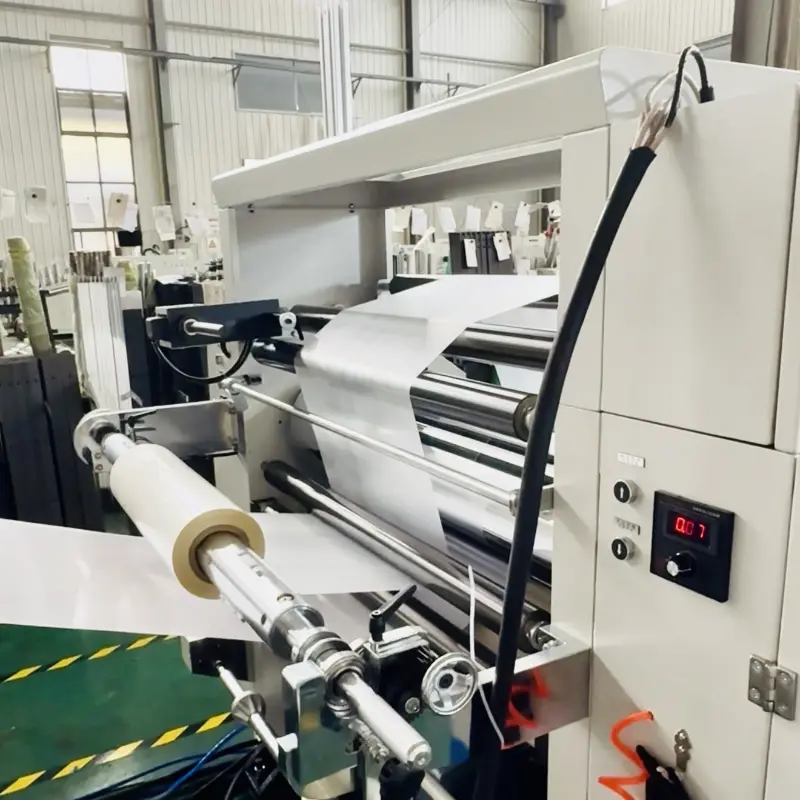

5. Çığır Açan Isıtma Sistemi (3 Bölgeli Segmentli Elektromanyetik Isıtma Rulosu)

Anında Isınma (100°C'ye 5 dakikada ulaşır — geleneksel silindirlerden 6 kat daha hızlıdır.)
Yüksek Sabit Sıcaklık Hassasiyeti (Yüksek hızlarda bile laminasyonun yüzey etkisini iyileştirmek için tutkal homojenliğini korur.)
Enerji Tasarrufu (720 mm'ye kadar küçük formatlar için ikinci bölgeyi etkinleştirerek enerji kullanımını %33 azaltır.)
Daha Uzun Ömür（Hedeflenen ısıtma, lastik silindirin aşınmasını azaltarak bakım maliyetlerini azaltır.）

6. Akıllı Çalışma Modları

ZDFM-E: Tek dokunuşla tam otomasyon (Otomatik besleme, tutkal uygulaması, basınç pompalama ve boşaltma, kesme ve istifleme).

ZDFM-S: Akıllı destekli kalibrasyon (HMI aracılığıyla sayfa boyutları girilerek, 11 servo ünite konumlarını 1 dakika içinde otomatik olarak ayarlar).

7. Sıfır Kesinti Süresi Verimliliği

Sürekli kalıp değiştirme sistemi aksama süresini ortadan kaldırarak çıktıyı %100 artırır.

8. Gerçek Zamanlı Proses Kontrolü

7/24 uzaktan operasyonel teşhis için IoT bağlantısıyla dahili arka görüş izleme.

9. Dünya liderlerinden temel bileşenler

Elektrik sistemleri: Schneider Electric (FR), Omron (JP).

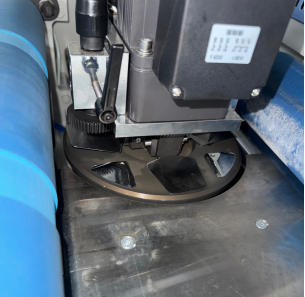

Disk Bıçak Cihazı(Standart)

1.Disk bıçağıile donatılmıştır4 bıçakfilmi kesebilenürün ortak konumuiledisk bıçak cihazını döndürme.

2.Yatay kesmeolmadan filmi daha iyi kesebilirkağıt yüzeyine zarar vermektarafından kontrol edilen birayrı frekans dönüştürücüvehız serbestçe seçilebilirfarklı durumlarla başa çıkmak için.

Taşlama Taşı Kesici Cihaz (Standart)

1.Taşlama çarkı kesicisi‌verimli bir şekilde öğütürfilmin yüzeyi kucaktaBasılı katmana zarar vermeden. Sıçrama silindirleri‌ ile işbirliği yaparakmalzemenin hızlı ayrılması. Özellikle aşağıdakiler için uygundur:Basınca duyarlı yapıştırıcının (PSA) işlenmesi .

2.Zıplama silindirleribir benimserkendi geliştirdiği kağıt çekme mekanizması, bunu kullananhız farkıileçabuk kırılmakfilm vekağıdı ayır. Ürün elde ederkuyruk filmi ve rulo filmi yok.
